Questão de Engenharia Elétrica — Máquinas Elétricas — INSTITUTO AOCP 2024

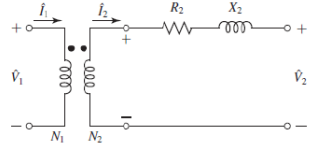

Considere o circuito equivalente mostrado na figura a seguir, que representa um transformador ideal. A impedância do circuito secundário é R₂ + jX₂ = 1 +5 Ω e está conectada em série com o enrolamento secundário. Sabendo-se que a relação de espiras é 10:2 e que o circuito no lado secundário está em curto-circuito, determine a corrente no primário, dado que a tensão eficaz de entrada do transformador é de 127 V, e assinale a alternativa correta.

1. A0,28 – J 1,13 A.
2. B0,23 – J 1,04 A.
3. C0,21 – J 0,99 A.
4. D0,19 – J 0,97 A.
5. E0,16 – J 0,92 A.
