Questão de Eletrotécnica — Equipamentos e Componentes — INSTITUTO AOCP 2024
EletrotécnicaEquipamentos e Componentes
- Código
- qg262626
- Banca
- INSTITUTO AOCP
- Órgão
- SANEPAR
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico Profissional - Técnico em Eletrotécnica

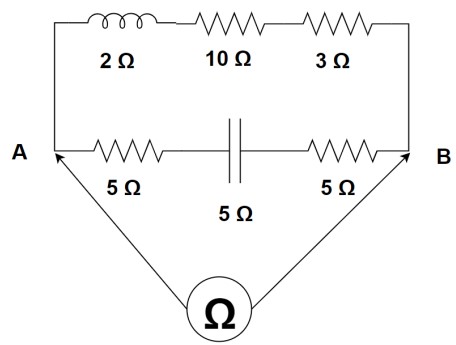

Qual é o valor da resistência medida com um multímetro na escala de ohm entre os pontos A e B do circuito a seguir?
Considere que:1. os valores em ohms das reatâncias capacitiva e indutiva indicadas no circuito são dados para um circuito cuja frequência é de 60 Hz;2. o multímetro está indicado com o símbolo de Ω;3. o capacitor e o indutor são ideais.
Considere que:1. os valores em ohms das reatâncias capacitiva e indutiva indicadas no circuito são dados para um circuito cuja frequência é de 60 Hz;2. o multímetro está indicado com o símbolo de Ω;3. o capacitor e o indutor são ideais.- A5,65 Ω.
- B13 Ω.
- C15 Ω.
- D10 Ω.
- E7,5 Ω.
