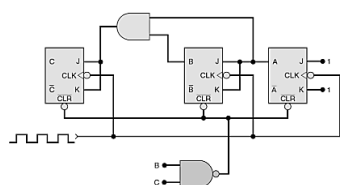

A figura a seguir mostra um contador síncrono de 3 bits.
TOCCI, Ronald J. WIDMER, Neal S. MOSS, Gregory L. Sistemas Digitais –princípios e aplicações. Pearson Prentice-Hall, 10ª edição, 2007. Disponívelem: <https://ia600808.us.archive.org/1/items/SistemasDigitaisPrincpiosEAplicaaes10EdRonaldJ.Tocci_201708/Sistemas%20Digitais%20-%20Princ%C3%ADpios%20e%20Aplica%C3%A7%C3%B5es%20-%2010%C2%AA%20Ed-Ronald%20J.%20Tocci.pdf>. Acesso em: 25 jun. 2024.O contador mostrado é de módulo
TOCCI, Ronald J. WIDMER, Neal S. MOSS, Gregory L. Sistemas Digitais –princípios e aplicações. Pearson Prentice-Hall, 10ª edição, 2007. Disponívelem: <https://ia600808.us.archive.org/1/items/SistemasDigitaisPrincpiosEAplicaaes10EdRonaldJ.Tocci_201708/Sistemas%20Digitais%20-%20Princ%C3%ADpios%20e%20Aplica%C3%A7%C3%B5es%20-%2010%C2%AA%20Ed-Ronald%20J.%20Tocci.pdf>. Acesso em: 25 jun. 2024.O contador mostrado é de módulo- A3.
- B4.
- C5.
- D6.
