Observe o circuito da Figura 1 a seguir.

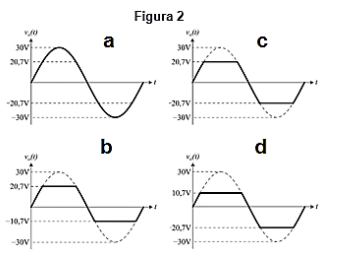

O circuito da figura 1 é alimentado por uma fonte de tensão senoidal vi(t) de 30V de pico, em 60Hz e contém um resistor de 5 kohms e dois diodos zener, D₁ e D₂, cujas tensões zener são, respectivamente, VZD₁=10V e VZD₂=20V. Admita que, quando polarizados diretamente, ambos Zener apresentem uma queda de tensão igual a VK=0,7V.Agora observe a Figura 2 a seguir.
Com base nas informações acima, qual a letra contida na Figura 2 que mostra a forma de onda da tensão de saída vo(t) correta?
O circuito da figura 1 é alimentado por uma fonte de tensão senoidal vi(t) de 30V de pico, em 60Hz e contém um resistor de 5 kohms e dois diodos zener, D₁ e D₂, cujas tensões zener são, respectivamente, VZD₁=10V e VZD₂=20V. Admita que, quando polarizados diretamente, ambos Zener apresentem uma queda de tensão igual a VK=0,7V.Agora observe a Figura 2 a seguir.Com base nas informações acima, qual a letra contida na Figura 2 que mostra a forma de onda da tensão de saída vo(t) correta?- Aa.
- Bb.
- Cc.
- Dd.
