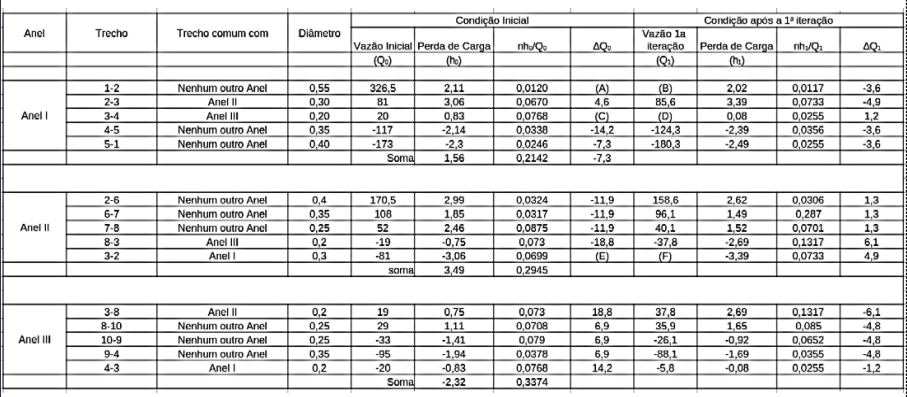

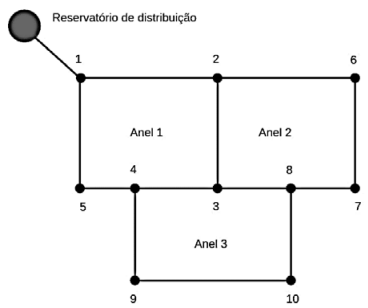

A rede de distribuição é uma das partes constituintes de um sistema de abastecimento e corresponde a mais de 50% do seu custo total, devendo ser criterioso o seu dimensionamento. Sabe-se que o método de Hardy-Cross é utilizado para o dimensionamento de rede malhada. Considere a figura e a tabela a seguir, que mostram um esquema de uma rede de distribuição e os valores de vazões e perdas de carga nos trechos na condição inicial e após a primeira iteração.
TSUTIYA, Milton Tomoyuki. Abastecimento de água. 2004. [Adaptado].
Com base nessas informações, pode-se afirmar, sobre a condição de balanceamento da rede e os valores A, B, C, D, E e F, que
TSUTIYA, Milton Tomoyuki. Abastecimento de água. 2004. [Adaptado].Com base nessas informações, pode-se afirmar, sobre a condição de balanceamento da rede e os valores A, B, C, D, E e F, que- Aa condição está equilibrada e os valores são A=0,2142 L/S, B= 326,3 L/s, C= 0,5087 L/S, D= 19,4913 L/S, E= 81,29 L/s, F= -80,70 L/S.
- Ba condição está desequilibrada e os valores são A= -7,3 L/s, B=319,2 L/s, C= -14,2 L/s, D= 5,8 L/,E= -4,6 L/s, F= -85,6 L/s.
- Ca condição está desequilibrada e os valores são A=0,2142 L/S, B= 326,3 L/s, C= 0,5087 L/S, D= 19,4913 L/S, E= 81,29 L/s, F= -80,70 L/S.
- Da condição está equilibrada e os valores são A= -7,3 L/s, B=319,2 L/s, C= -14,2 L/s, D= 5,8 L/,E= -4,6 L/s, F= -85,6 L/s.
