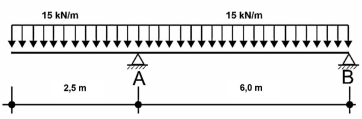

Observe, a seguir, a figura da viga biapoiada com balanço.
A viga está submetida a uma carga uniformemente distribuída igual a p = 15 kN/m. Analisando os esforços submetidos ao sistema, verifica-se que
A viga está submetida a uma carga uniformemente distribuída igual a p = 15 kN/m. Analisando os esforços submetidos ao sistema, verifica-se que- Ao maior valor da força cortante, em módulo, ocorre sobre o apoio A e corresponde a aproximadamente 52,8 kN.
- Bo momento fletor negativo atuante no apoio A, em módulo, equivale a aproximadamente 37,5 kN.m.
- Co máximo momento fletor atuante, em módulo, ocorre exatamente no meio do vão situado entre os apoios A e B, e equivale a aproximadamente 46,1 kN.m.
- Do maior valor da força cortante, em módulo, ocorre sobre o apoio A e corresponde a aproximadamente 15,3 kN.
