Questão de Engenharia Elétrica — Medidas Elétricas — Instituto Access 2024

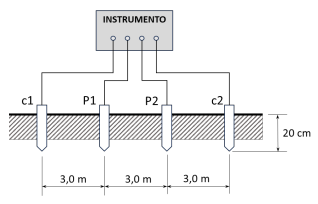

O método de Wenner (ou método dos quatro eletrodos) é usado para a medição de resistividade de solos e, de forma simplificada, consiste na colocação de 4 eletrodos em uma linha que atravessa a parte do terreno onde se pretende medir a resistividade do solo. Estes eletrodos devem ser colocados em linha, equidistantes entre si e na profundidade indicada.Na figura está representada uma montagem na qual o instrumento mediu um valor para a resistência de 30 Ω.Usando estes dados e aplicando a fórmula de Palmer simplificada, marque a alternativa correspondente à resistividade do solo.Dado: usar π = 3,14

1. A56,5 Ω∙m
2. B565,5 Ω∙m
3. C1413,7 Ω∙m
4. D1884,9 Ω∙m
