O físico alemão Gustav Robert Kirchhoff (1824-1887) enunciou leis conhecidas como lei de Kirchhoff para corrente (LKC) e lei de Kirchhoff para tensão (LKT), as quais, empregadas em conjunto com a lei de Ohm, proporcionam um conjunto poderoso para a análise de circuitos.As leis de Kirchhoff podem ser empregadas para a determinação de valores que permitem a melhor solução para o problema de aquecimento de um recinto empregando-se aquecedores elétricos: considere que estão disponíveis dois aquecedores, cada um especificado com 1800 W e 120 V, para aquecimento de um ambiente.

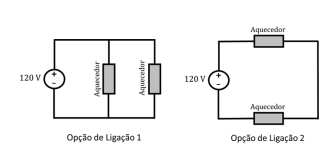

Sendo consideradas as duas opções apresentadas para a ligação dos aquecedores, marque a alternativa correta.
Sendo consideradas as duas opções apresentadas para a ligação dos aquecedores, marque a alternativa correta.- ANas duas opções de ligação os aquecedores podem ser idealizados como resistores 15 Ω.
- BAs duas opções de ligação proporcionam a mesma capacidade de aquecimento, pois nos dois casos são usados aquecedores de 1800 W.
- CA Opção de Ligação 2 apresenta maior capacidade de aquecimento porque a corrente passando pela fonte é de 30 A.
- DA Opção de Ligação 1 apresenta maior capacidade de aquecimento, visto que disponibiliza um total de 3600 W, enquanto que a Opção de Ligação 2 disponibiliza um total de 900 W.
