Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Instituto Acesso 2024

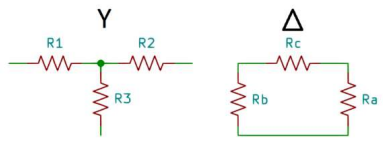

Um Engenheiro Eletricista está analisando um circuito que contém uma rede de resistores conectada em configuração estrela (Y). Os valores dos resistores são R ₁ igual a 4 Ω , R ₂ igual a 6 Ω e R ₃ igual a 12 Ω . Ele deseja transformar essa configuração estrela em uma configuração triângulo (delta). Quais serão os valores dos resistores Rab , R bc e Rca na nova configuração?

1. A12 Ω, 36 Ω e 24 Ω
2. B12 Ω, 18 Ω e 32 Ω
3. C8 Ω, 36 Ω e 24 Ω
4. D12 Ω, 36 Ω e 32 Ω
5. E12 Ω, 18 Ω e 24 Ω
