Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — Instituto Acesso 2024

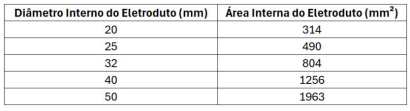

Um engenheiro eletricista está projetando o sistema de eletrodutos para uma instalação industrial. Ele precisa acomodar três cabos de alimentação monofásicos (fase, neutro e terra) em um eletroduto de PVC, com um comprimento total de 30 metros, incluindo curvas e desvios. Cada cabo possui uma seção de 10 mm2 e diâmetro externo de 7,2 mm. Para garantir que a instalação esteja de acordo com as normas de ocupação máxima do eletroduto, ele deve selecionar o diâmetro interno adequado para o eletroduto de modo que o índice de ocupação não ultrapasse 40 por cento, conforme indicado nas normas técnicas.A tabela abaixo mostra os diâmetros internos de diferentes tamanhos de eletrodutos de PVC disponíveis.

1. A20 mm
2. B32 mm
3. C50 mm
4. D25 mm
5. E40 mm
