Questão de Engenharia Mecânica — Mecânica dos Sólidos — Instituto Consulplan 2024
Engenharia MecânicaMecânica dos Sólidos
- Código
- qg298442
- Banca
- Instituto Consulplan
- Órgão
- Prefeitura de Miracema - RJ
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Mecânico

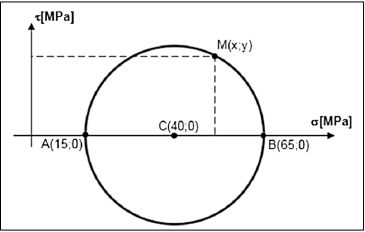

O círculo de Mohr é uma forma gráfica de representar a lei de transformação do tensor tensão de Cauchy. Essa ferramenta costumava ser o principal método utilizado para a visualização das relações entre tensões normais e de cisalhamento, e para estimar tensões máximas, antes das calculadoras se tornarem populares. Nos dias atuais, o círculo de Mohr continua sendo amplamente empregado por engenheiros em todo o mundo:
Diante do exposto, analise as afirmativas a seguir.I. As tensões principais são 15 MPa e 65 Mpa.II. A tensão cisalhante máxima é 25 Mpa.III. As ordenadas x e y do ponto M que representa uma rotação de 60 graus em relação ao plano de tensão máxima são 42,5 MPa e 21,7 MPa.Está correto o que se afirma em
Diante do exposto, analise as afirmativas a seguir.I. As tensões principais são 15 MPa e 65 Mpa.II. A tensão cisalhante máxima é 25 Mpa.III. As ordenadas x e y do ponto M que representa uma rotação de 60 graus em relação ao plano de tensão máxima são 42,5 MPa e 21,7 MPa.Está correto o que se afirma em- AI, II e III.
- BI e II, apenas.
- CI e III, apenas.
- DII e III, apenas.
