Questão de Engenharia Mecânica — Sistemas Mecânicos — Instituto Consulplan 2024
Engenharia MecânicaSistemas Mecânicos
- Código
- qg298446
- Banca
- Instituto Consulplan
- Órgão
- Prefeitura de Miracema - RJ
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Mecânico

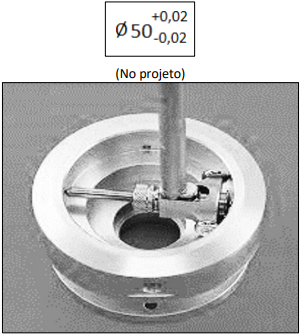

O relógio comparador é um instrumento muito utilizado no controle dimensional no chão de fábrica e, ainda, como súbito para medição de furos. A figura a seguir representa a medição de rebaixo de um furo. Durante uma manutenção para reposição da peça, verificou-se que a medida do furo no projeto é de 50,00 +/_ 0,02mm; foi calibrado o súbito com o zero em 50,00 mm, ou seja:

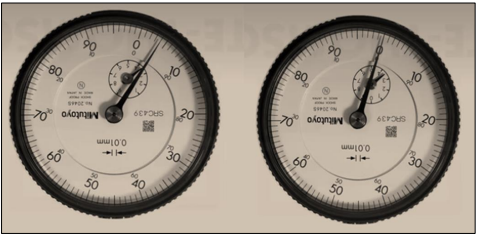

Na medição por comparação da medida, medidas a 90° de deslocamento uma da outra; portanto, uma medição de ovalização. Foram encontradas as seguintes medições:
(Considerar apenas o ponteiro maior como zero da medida por comparação, desprezar o ponteiro menor de contagem de voltas.)“De acordo com as imagens das duas medidas, o valor das medidas é de __________ e 50,00 mm; portanto, __________ do limite de tolerância indicado no projeto.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.
Na medição por comparação da medida, medidas a 90° de deslocamento uma da outra; portanto, uma medição de ovalização. Foram encontradas as seguintes medições:(Considerar apenas o ponteiro maior como zero da medida por comparação, desprezar o ponteiro menor de contagem de voltas.)“De acordo com as imagens das duas medidas, o valor das medidas é de __________ e 50,00 mm; portanto, __________ do limite de tolerância indicado no projeto.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.- A49,96 mm / fora
- B50,04 mm / fora
- C50,02 mm / dentro
- D50,03 mm / dentro
