Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Instituto Consulplan 2024

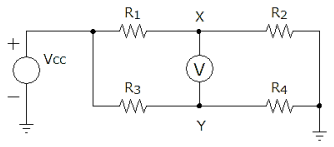

Analise o circuito resistivo a seguir onde existe um voltímetro conectado nos pontos X e Y cuja leitura é 0 V:Assinale a alternativa correta dos valores numéricos de R1, R2, R3 e R4, respectivamente:

1. A1, 2, 4 e 8.
2. B1, 8, 4 e 2.
3. C2, 1, 4 e 2.
4. D2, 8, 1 e 4.
