Analise a imagem a seguir:

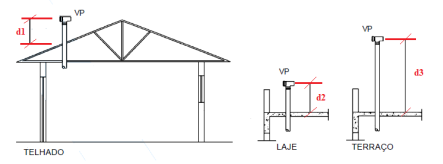

Prolongamento do tubo de queda ou coluna de ventilação(Adaptado de ABNT. NBR 8160. 1999.)As extremidades abertas dos tubos ventiladores primários ou colunas de ventilação, conforme mostrado na figura, devem situar-se a uma altura mínima devendo ser providas de terminais tipo chaminé, tê, ou outro dispositivo que impeça a entrada das águas pluviais diretamente ao tubo de ventilação. As siglas d1, d2 e d3 devem possuir, respectivamente, alturas mínimas, em cm, de
Prolongamento do tubo de queda ou coluna de ventilação(Adaptado de ABNT. NBR 8160. 1999.)As extremidades abertas dos tubos ventiladores primários ou colunas de ventilação, conforme mostrado na figura, devem situar-se a uma altura mínima devendo ser providas de terminais tipo chaminé, tê, ou outro dispositivo que impeça a entrada das águas pluviais diretamente ao tubo de ventilação. As siglas d1, d2 e d3 devem possuir, respectivamente, alturas mínimas, em cm, de- A20; 30; 120.
- B30; 40; 150.
- C30; 30; 200.
- D30, 40; 180.
