Questão de Engenharia Civil — Análise Estrutural — Instituto Consulplan 2024

Engenharia CivilAnálise Estrutural
Código
qg300604
Banca
Instituto Consulplan
Órgão
Prefeitura de Pouso Alegre - MG
Ano
2024
Nível
Superior
Cargo
Engenheiro Civil

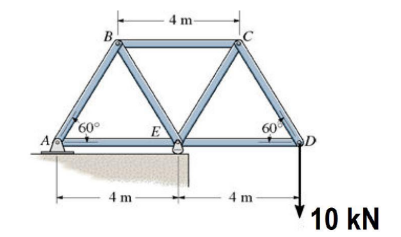

Analise a treliça plana isostática da figura a seguir:Q50.png 401×237Assinale a alternativa que apresenta os valores corretos.
  1. AA barra AB está tracionada de 11,5 kN.
  2. BA barra BE está tracionada de 11,5 kN.
  3. CA barra DE está tracionada de 5,75 kN.
  4. DA barra CD está comprimida de 11,5 KN.
Revelar gabarito e comentário

GabaritoA — A barra AB está tracionada de 11,5 kN.
