Questão de Engenharia Civil — Estruturas — Instituto Consulplan 2024
Engenharia CivilEstruturas
- Código
- qg301549
- Banca
- Instituto Consulplan
- Órgão
- Prefeitura de Santa Maria de Jetibá - ES
- Ano
- 2024
- Nível
- Superior
- Cargo
- Auditor Público Interno - Especialidade: Engenharia Civil

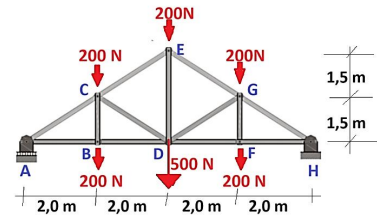

Treliça é um sistema articulado de plano rígido, ou seja, é uma estrutura de barras rígidas delgadas complanares ligadas entre si por extremidades, formando um conjunto estável.(GOMES, 2016.)Nessa estrutura, todas as cargas devem ser aplicadas nas junções ou nós e, mesmo as que não são, para fins de cálculo, são consideradas como concentradas nos nós das extremidades das barras. Considere a treliça da figura a seguir, cujas barras têm área de 200 mm²:
Assinale a alternativa correta.
Assinale a alternativa correta.- AA tensão normal na barra GH é de tração com valor de 6,25 MPa.
- BA tensão normal na barra ED é de 4,50 MPa, sendo de compressão.
- CA tensão normal na barra AC é de 6,25 MPa, sendo de compressão.
- DAs barras BC e FG estão comprimidas por uma tensão normal de 1,00 MPa.
