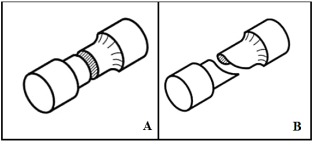

Conforme o tipo do material (dúctil ou frágil), as rupturas ocorridas no ensaio de torção variam em forma. As imagens a seguir apresentam dois tipos de fraturas típicas de um ensaio de torção:
Com base nas imagens anteriores, analise as afirmativas a seguir.I. Os materiais dúcteis apresentam fratura segundo um plano paralelo à seção transversal do comprimento útil do corpo de prova, conforme ilustração A.II. Para materiais de comportamento frágil na torção, a ruptura ocorre de forma não plana (fratura helicoidal), contando o eixo longitudinal, em um ângulo aproximado de 45° se projetar uma linha num plano paralelo ao eixo, conforme ilustração B.III. Os materiais frágeis apresentam fratura segundo um plano paralelo à seção transversal do comprimento útil do corpo de prova, conforme ilustração A.IV. A ilustração B representa uma fratura de material dúctil gerando deformações elásticas no instante inicial do ensaio, e, após seu limite de escoamento atingido, as deformações tornam-se plásticas, do tipo permanente até a ruptura.Está correto o que se afirma apenas em
Com base nas imagens anteriores, analise as afirmativas a seguir.I. Os materiais dúcteis apresentam fratura segundo um plano paralelo à seção transversal do comprimento útil do corpo de prova, conforme ilustração A.II. Para materiais de comportamento frágil na torção, a ruptura ocorre de forma não plana (fratura helicoidal), contando o eixo longitudinal, em um ângulo aproximado de 45° se projetar uma linha num plano paralelo ao eixo, conforme ilustração B.III. Os materiais frágeis apresentam fratura segundo um plano paralelo à seção transversal do comprimento útil do corpo de prova, conforme ilustração A.IV. A ilustração B representa uma fratura de material dúctil gerando deformações elásticas no instante inicial do ensaio, e, após seu limite de escoamento atingido, as deformações tornam-se plásticas, do tipo permanente até a ruptura.Está correto o que se afirma apenas em- AIII.
- BI e II.
- CI e IV.
- DIII e IV.
