Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — Máxima 2024
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qg330199
- Banca
- Máxima
- Órgão
- SAAE de Baixo Guandu - ES
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico em Eletromecânica

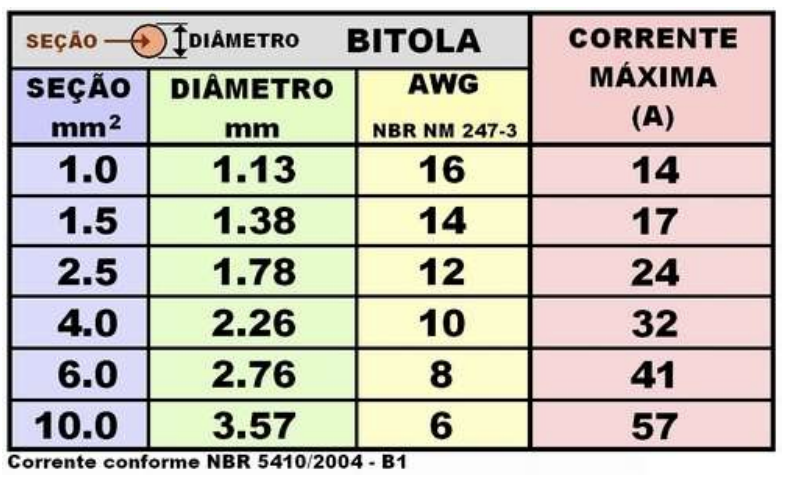

A área de seção de um condutor é chamada de bitola, e é expressa em mm². Na tabela abaixo temos uma relação simples entre a bitola e a capacidade de condução de corrente de um cabo flexível de um determinado fabricante. Qual das alternativas descreve o melhor procedimento de especificação de um cabo para alimentação de um motor elétrico AC, de potência máxima = 1100W, que funciona em 220V?
- APara uma instalação desse porte, acima de 1000W de potência, é necessário utilizar bitola 4 mm² no mínimo.
- BTodas as instalações em 220V devem utilizar cabos de bitola 10 AWG ou superior.
- CComo a corrente de trabalho desse motor deve ficar em aprox. 15A, posso utilizar um cabo de bitola 1,0 mm² sem problemas e não preciso me preocupar com mais nada.
- DO condutor de bitola 1,0 mm², segundo a tabela, é suficiente para alimentação do motor em questão. De toda forma, é sempre importante consultar as normas ABNT pertinentes à situação para uma correta especificação de um condutor, pois não devemos nos basear somente na corrente, sendo fundamental ainda avaliar outros aspectos como: tolerâncias, isolamento, distância entre o ponto de alimentação e a carga, demais cargas do circuito, entre outros fatores.
