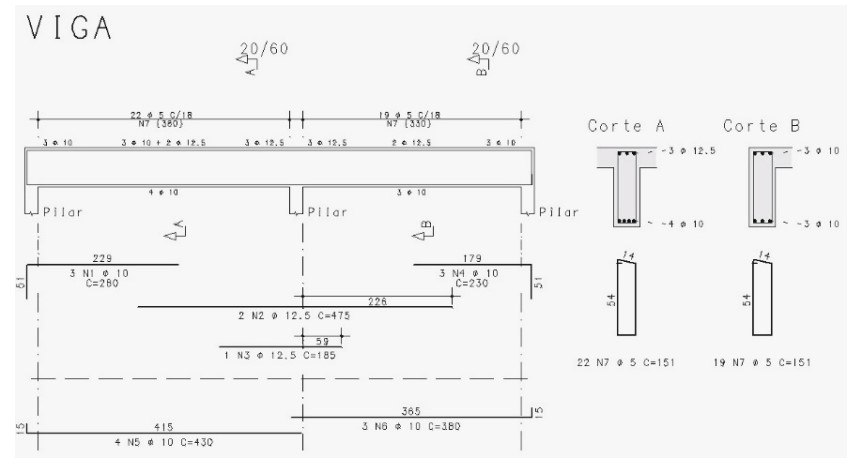

A figura a seguir apresenta o dimensionamento da armadura de uma viga que possui a atuação de um único carregamento vertical uniformemente distribuído de cima para baixo.
Com base nas informações apresentadas na figura, assinale a alternativa correta.
Com base nas informações apresentadas na figura, assinale a alternativa correta.- AAs armaduras transversais da viga têm bitolas de 10 mm e 12,5 mm.
- BTodas as armaduras longitudinais têm bitolas de 5 mm.
- CAs armaduras N2 e N3 atuam resistindo principalmente ao esforço solicitante de momento fletor negativo da viga.
- DAs armaduras N1 e N4 atuam resistindo principalmente ao esforço solicitante de momento fletor positivo da viga.
- EA armadura N7 atua resistindo principalmente ao esforço solicitante de momento fletor positivo da viga.
