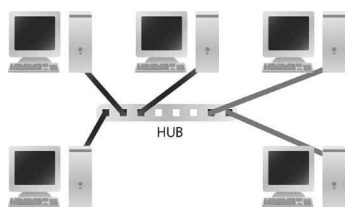

Assinale a alternativa que apresenta a topologia de rede de computadores representada pela imagem.GabaritoA — estrela
Gabarito: letra A. A imagem representa uma topologia em estrela, na qual todos os nós (computadores) se conectam a um equipamento central (hub, switch ou roteador), e toda a comunicação entre dois nós passa obrigatoriamente por esse ponto central. Essa é a característica definidora da topologia estrela, conforme o conceito clássico de redes de computadores.
A topologia de rede descreve a forma como os dispositivos (nós) estão interconectados fisicamente ou logicamente. Cada topologia tem um desenho característico e implicações práticas em termos de custo, confiabilidade e facilidade de manutenção. As principais topologias são: barramento, estrela, anel, malha e híbrida. A banca explora justamente o reconhecimento visual desses arranjos, e a pegadinha mais comum é confundir a estrela com o barramento ou com o anel, que têm formatos bem distintos.
Na topologia estrela, todos os nós se conectam a um dispositivo central — que pode ser um hub, um switch ou um roteador. Quando um computador quer enviar dados a outro, ele envia ao nó central, que então repassa ao destinatário. Isso significa que a falha de um computador periférico não derruba a rede, mas a falha do equipamento central derruba toda a comunicação. É a topologia mais comum em redes locais (LANs) modernas, especialmente com o uso de switches.
Na topologia barramento, todos os nós compartilham um único meio físico (um cabo coaxial, por exemplo), e os dados são transmitidos em difusão (broadcast) para todos, mas apenas o destinatário os aceita. É uma topologia simples e barata, porém sofre com colisões de dados e é difícil de isolar problemas. Na topologia anel, cada nó se conecta a dois vizinhos, formando um círculo fechado; os dados circulam em uma única direção, passando por cada nó até chegar ao destino. A falha de um nó pode derrubar toda a rede. Na topologia malha, cada nó se conecta a vários outros, criando múltiplos caminhos; é a mais robusta, mas também a mais cara, pois exige muitos cabos.
A topologia híbrida é a combinação de duas ou mais topologias básicas, como uma estrela ligada a um barramento. Na prática, as redes reais costumam ser híbridas, mas a imagem da questão mostra um arranjo puro e simples: um nó central com vários nós periféricos ligados diretamente a ele — exatamente o desenho da estrela.
A pegadinha desta questão está em reconhecer o desenho: se a imagem mostra um ponto central com linhas irradiando para os demais, é estrela; se mostra um cabo único com vários nós pendurados, é barramento; se mostra um círculo fechado, é anel. Guarde essa distinção visual, pois é o critério que separa as alternativas.
A imagem representa a topologia estrela, pois todos os nós estão conectados a um equipamento central (hub, switch ou roteador), e toda comunicação entre dois nós passa por esse ponto central. Essa é a definição clássica da topologia estrela, conforme descrita na literatura de redes.
A topologia barramento é representada por um único cabo (meio físico) ao qual todos os nós se conectam, sem um nó central. Na imagem, há um ponto central com conexões individuais para cada nó, o que não corresponde ao barramento.
A topologia anel é representada por um círculo fechado, onde cada nó se conecta a dois vizinhos, formando um anel. Na imagem, os nós não formam um círculo; eles se conectam a um ponto central, o que descarta o anel.
A topologia híbrida é a combinação de duas ou mais topologias básicas (por exemplo, estrela + barramento). A imagem mostra uma única topologia pura (estrela), sem mistura de arranjos, portanto não é híbrida.
A topologia malha é caracterizada por múltiplas conexões entre os nós, criando vários caminhos possíveis. Na imagem, cada nó se conecta apenas ao ponto central, sem conexões diretas entre os nós periféricos, o que não configura malha.
Gabarito: letra A
