Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — UECE-CEV 2024
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- qg365143
- Banca
- UECE-CEV
- Órgão
- CREMEC
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico em Tecnologia da Informação

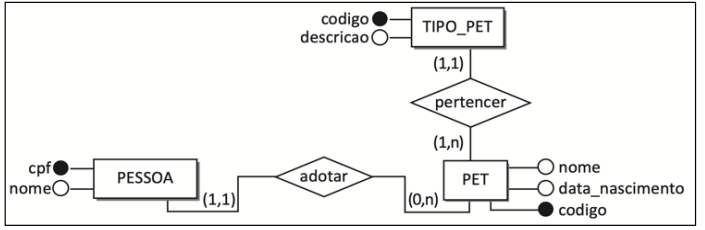

Considere o seguinte Diagrama Entidade-Relacionamento (DER), que descreve as relações entre pessoas e seus pets (animais de estimação). A partir desse modelo, aplique as regras de transformação do Modelo Conceitual para o Modelo Lógico Relacional e assinale a opção que corresponde ao esquema relacional a ser gerado, levando em conta que as chaves primárias estão sublinhadas.
- APESSOA(cpf: texto, nome: texto) TIPO_PET(codigo: inteiro, descricao: texto) PET(codigo: inteiro, nome: texto, data_nascimento: data, codigo_tipo_pet: inteiro, adotante: texto) codigo_tipo_pet referencia TIPO_PET(codigo) adotante referencia P
- BPET(codigo: inteiro, nome: texto, data_nascimento: data) PESSOA(cpf: texto, nome: texto, codigo_pet: inteiro) codigo_pet referencia PET(codigo) TIPO_PET(codigo: inteiro, descricao: texto, codigo_pet: inteiro) codigo_pet referencia P
- CTIPO_PET(codigo: inteiro, descricao: texto) PET(codigo: inteiro, nome: texto, data_nascimento: data, codigo_tipo_pet: inteiro) codigo_tipo_pet referencia TIPO_PET(codigo) PESSOA(cpf: texto, nome: texto, codigo_pet: inteiro) codigo_pet referencia PET(codig
- DPESSOA(cpf: texto, nome: texto) PET(codigo: inteiro, nome: texto, data_nascimento: data, codigo_tipo_pet: inteiro, descricao_tipo_pet: texto, adotante: texto) adotante referencia PESSO
