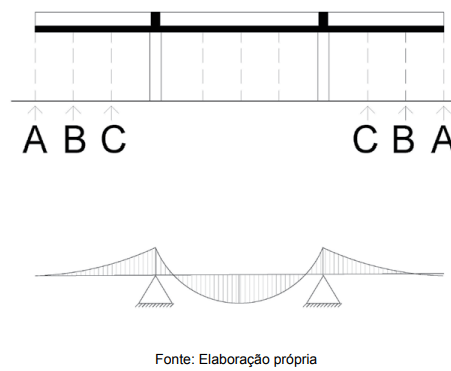

Você foi encarregado de supervisionar as obras de construção de uma marquise de concreto armado com dois apoios centrais e balanços laterais. Nas figuras a seguir, estão representados o esquema de escoramento transversal da marquise e o gráfico dos momentos fletores da estrutura após a retirada dos escoramentos.
Considerando que as letras indicam linhas de escoramento – sendo A a linha mais externa, B a linha intermediária e C a linha mais interna, a sequência correta para retirada dos escoramentos dos trechos em balanço após a cura do concreto é:
Considerando que as letras indicam linhas de escoramento – sendo A a linha mais externa, B a linha intermediária e C a linha mais interna, a sequência correta para retirada dos escoramentos dos trechos em balanço após a cura do concreto é:- AA-B-C.
- BB-C-A.
- CB-A-C.
- DC-B-A.
