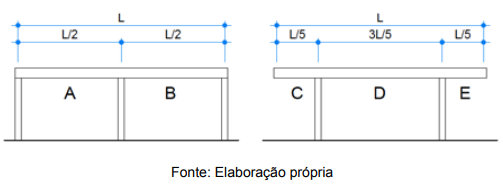

Na figura a seguir há dois esquemas estruturais possíveis para uma edificação de concreto armado com largura “L” e vigas de alma cheia.
Analise os esforços atuantes em cada trecho das vigas e assinale a alternativa incorreta.
Analise os esforços atuantes em cada trecho das vigas e assinale a alternativa incorreta.- AO momento fletor nos trechos C e E é negativo.
- BAs faces superiores dos trechos A e D são comprimidas.
- CA armação principal deve estar na face inferior de todos os trechos.
- DOs balanços dos trechos C e E aliviam o momento fletor do trecho D.
