Questão de Arquitetura — Conforto Ambiental — UFMT 2024

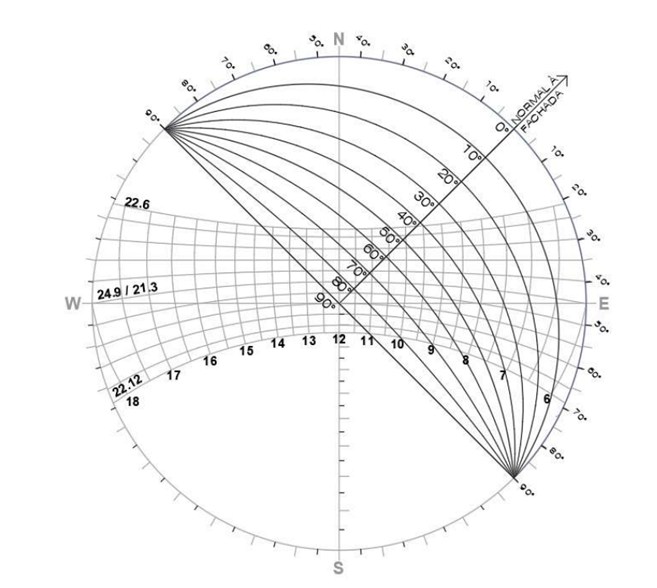

O conhecimento do movimento aparente do sol é utilizado para o projeto de proteções solares que impeçam a entrada de raios solares no interior do ambiente durante as horas do dia e os meses do ano em que se deseja esta proteção. A ferramenta utilizada para representação gráfica da trajetória do sol ao longo do dia, em determinada localização, durante o período de um ano é a carta solar. Para o dimensionamento das proteções solares, um transferidor de ângulos é sobreposto à carta solar de acordo com a orientação da fachada estudada, auxiliando na determinação dos ângulos de sombreamento, que são: o ângulo horizontal (ß), o ângulo vertical frontal (α) e o ângulo vertical lateral (γ). Observe a carta solar para latitude 10° Sul.Considerando uma única proteção solar localizada na fachada NE, qual deve ser o ângulo vertical frontal (α), que atenda a condição de sombreamento tanto a partir de 9h no solstício de verão quanto a partir de 9:30h no solstício de inverno?

1. A70°
2. B40°
3. C60°
4. D30°
