Questão de Engenharia Civil — Estruturas — UFMT 2024

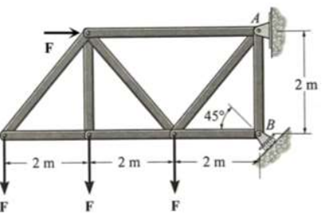

Se o apoio tipo rolete em B pode sustentar uma carga máxima de 6 kN, qual a maior intensidade de cada uma das 4 forças F, que podem ser sustentadas pela estrutura?Considere que o apoio em A é apoio do segundo gênero e o apoio em B (rolete) é um apoio do primeiro gênero.Dado: sen 450 = (√2)/2ADAPTAÇÃO DA FIGURA RETIRADA DO LIVRO #HIBBELER, R. C. – Mecânica para Engenharia – Estática Pearson Prentice Hall, 10ª Ed. 2005

1. A0,25 √2 kN
2. B0,5 √2 kN
3. C√2 kN
4. D2 √2 kN
