Questão de Engenharia Civil — Edificação — UFMT 2024

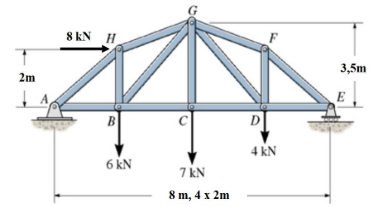

Para a estrutura treliçada dada na figura, assinale a força de reação vertical no apoio E e o valor das forças normais nas barras GF e CD. Na figura, o apoio A é apoio do 2º gênero e o apoio E é do 1º gênero.Obs: o valor negativo do esforço normal indica que é de compressão e o valor positivo indica que é de tração.(Adaptação Da Figura Retirada Do Livro #Hibbeler, R. C. – Mecânica Para Engenharia – Estática Pearson Prentice Hall, 10ª Ed. 2005.)

1. A8 kN, - 9,14 kN, + 12,50 kN
2. B10 kN, - 9,14 kN, + 12,50 kN
3. C8 kN, - 12,50 kN, + 9,14 kN
4. D10 kN, - 12,50 kN, + 9,14 kN
