Questão de Engenharia Civil — Estruturas — UFMT 2024

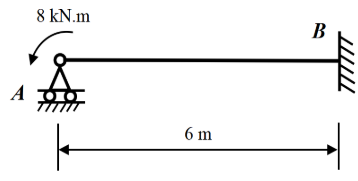

Para a viga hiperestática representada na figura, considere que o apoio A é um apoio do 1º gênero, que o apoio B é um engaste e o índice de rigidez da viga é constante e igual a EI. Considere também a teoria da elasticidade e que tudo ocorre dentro do regime linear elástico, com pequenos deslocamentos, pequenas deformações e a validade da Lei de Hooke. Nessas condições, o valor da força de reação vertical do apoio A e o valor da flecha (deslocamento vertical) do ponto médio da viga (distante 3 metros do apoio A), expresso em função do índice de rigidez EI, respectivamente, são:Obs.: o valor negativo da flecha indica deslocamento para baixo e valor positivo indica deslocamento para cima.

1. A4 kN, - 12/EI
2. B2 kN, + 9/EI
3. C2 kN, + 5/48EI
4. D4 kN, - 5/48EI
