Questão de Engenharia Elétrica — Análise de SEP — UFMT 2024

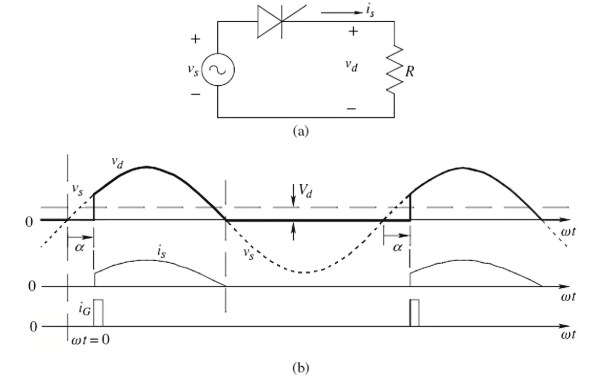

A figura seguinte corresponde a um simples conversor CA-CC. Trata-se de um circuito retificador a tiristor conectado a uma carga resistiva. Os tiristores são dispositivos que podem ser considerados como diodos controláveis. Tiristores, assim como diodos, estão disponíveis para tensões e correntes nominais muito elevadas, o que os torna atraentes para uso em aplicações que requerem altos níveis de potência.Com base nos conceitos sobre conversores CA-CC e considerando as imagens (a) e (b) acima, analise as afirmativas.I. A corrente cai a zero em ωt = π e, como não pode fluir no sentido reverso no tiristor, permanece zero em todo o meio ciclo negativo da forma de onda da tensão VS.II. A corrente no tiristor permanece zero até que, no próximo ciclo positivo da forma de onda da tensão VS, seja aplicado o pulso de porta.III. Após a entrada em condução do tiristor no ciclo positivo, a corrente iS no tiristor pode ser levada a zero com a remoção do pulso de porta.IV. O O valor médio Vd da tensão na carga é indicado na figura (b) e pode ser calculado analiticamente a partir da forma de onda vd como: Está correto o que se afirma em

1. AII e IV, apenas
2. BII e III, apenas
3. CI, III e IV, apenas
4. DI, II e IV, apenas
