Questão de Engenharia Civil — Estruturas — UFMT 2024
Engenharia CivilEstruturas
- Código
- qg368255
- Banca
- UFMT
- Órgão
- UFMT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro/Área: Civil

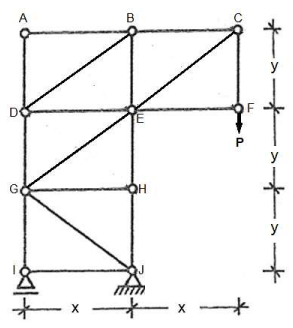

A treliça da figura tem um apoio do segundo gênero em J e um do primeiro gênero em I e está submetida à força P aplicada no nó F, no sentido indicado.
Devido à força P:
Devido à força P:- Aesforço axial nas barras AB, AD, EF, GH e IJ é nulo e nas barras CF e GI vale -2P.
- Besforço axial nas barras BC, BD, DE, DG e GI é de tração e nas barras EF, GH e IJ é de compressão.
- Cesforço axial nas barras AB, AD, EF, GH e IJ é nulo e nas barras CF e GI vale +P.
- Desforço axial nas barras AD, BE, CE, EH e HJ é de compressão e nas barras EF, GH e IJ é de tração.
