Questão de Engenharia Civil — Estruturas — UFMT 2024
Engenharia CivilEstruturas
- Código
- qg368264
- Banca
- UFMT
- Órgão
- UFMT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro/Área: Civil

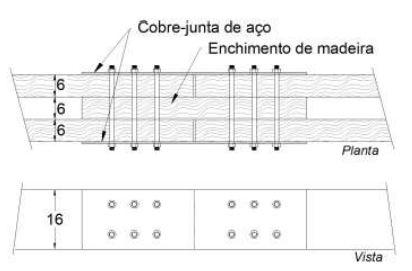

Na figura abaixo, está representada a emenda tracionada de uma peça de madeira.
A madeira é D60 e a seção transversal da barra é 2x(6x16), o local onde será implantada a estrutura de madeira e a natureza da solicitação são tais que kmod = 0,63. Os cobre-juntas são de aço com 12mm de espessura e, internamente, o enchimento contínuo de madeira tem as mesmas características das peças emendadas (seção e classe). Os parafusos possuem diâmetro 19 mm e estão dispostos corretamente, sendo desnecessário comprovar a resistência do conjunto cobre-juntas e parafusos. O valor da resistência à tração da peça é aproximadamente:
A madeira é D60 e a seção transversal da barra é 2x(6x16), o local onde será implantada a estrutura de madeira e a natureza da solicitação são tais que kmod = 0,63. Os cobre-juntas são de aço com 12mm de espessura e, internamente, o enchimento contínuo de madeira tem as mesmas características das peças emendadas (seção e classe). Os parafusos possuem diâmetro 19 mm e estão dispostos corretamente, sendo desnecessário comprovar a resistência do conjunto cobre-juntas e parafusos. O valor da resistência à tração da peça é aproximadamente:- A186 kN.
- B126 kN.
- C206 kN.
- D146 kN.
