Questão de Física — Eletricidade — UFV 2024

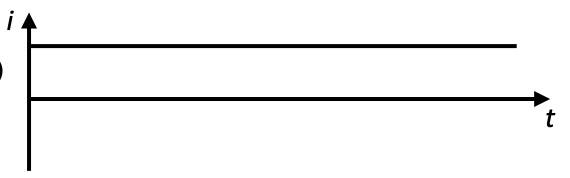

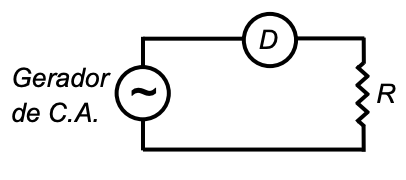

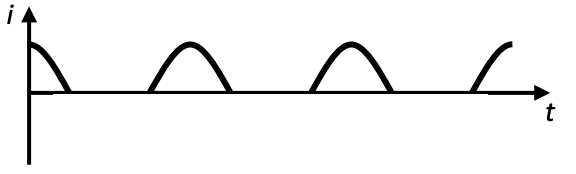

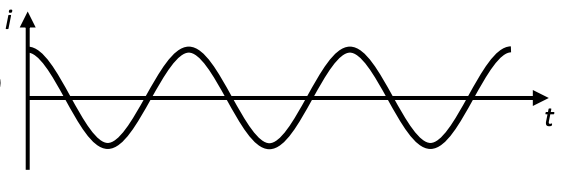

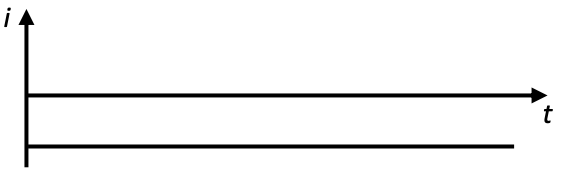

A figura abaixo representa um circuito constituído pelo diodo D ligado em série ao resistor R e ao gerador de corrente alternada C.A.Considerando a situação apresentada, a alternativa que representa CORRETAMENTE a corrente i no resistor, em função do tempo t, é:

1. A
2. B
3. C
4. D
