Questão de Engenharia Civil — Geotecnia — UFV 2024
Engenharia CivilGeotecnia
- Código
- qg370243
- Banca
- UFV
- Órgão
- UFV-MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Geotecnia

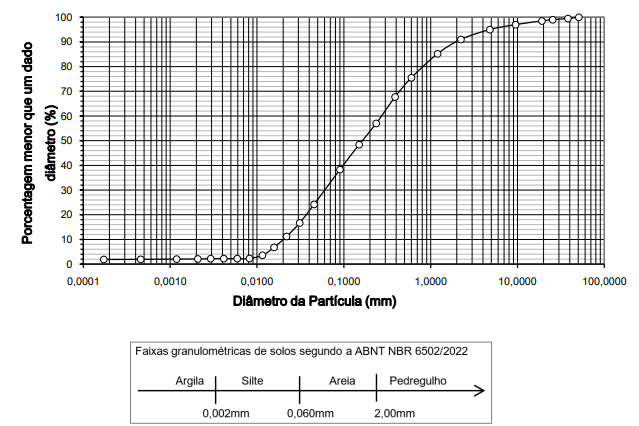

A figura a seguir apresenta a curva granulométrica de um solo, sendo apresentado no eixo horizontal o diâmetro das partículas, em escala logarítmica, e, no eixo vertical, as porcentagens das partículas que são menores que um determinado diâmetro, em escala aritmética.
Considerando as definições dos tamanhos das frações argila, silte, areia e pedregulho, da norma NBR 6502/2022, da Associação Brasileira de Normas Técnicas (ABNT), esse solo apresenta as seguintes composições de areia, de silte e de argila, respectivamente:
Considerando as definições dos tamanhos das frações argila, silte, areia e pedregulho, da norma NBR 6502/2022, da Associação Brasileira de Normas Técnicas (ABNT), esse solo apresenta as seguintes composições de areia, de silte e de argila, respectivamente:- A57%, 31% e 2%.
- B60%, 28% e 2%.
- C60%, 30% e 2%.
- D90%, 33% e 10%.
