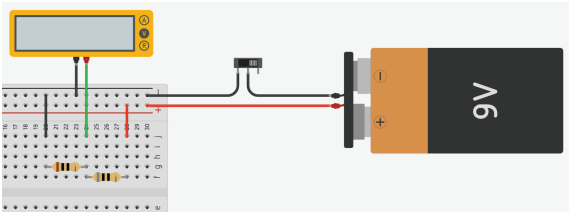

Um estudante montou um circuito em uma protoboard ligando uma bateria de V = 9V a dois resistores de ¼ de potência em série, um de R1 = 5 Ω e outro de R2 = 40 Ω. Um voltímetro foi ligado em paralelo com R2. Uma chave deslizante foi instalada por questões de segurança. O estudante solicitou ao técnico de laboratório para verificar o circuito e saber se o mesmo pode ser ligado.
Fonte: https://www.tinkercad.comAssinale a alternativa que apresenta a resposta mais adequada para este estudante.
Fonte: https://www.tinkercad.comAssinale a alternativa que apresenta a resposta mais adequada para este estudante.- AO estudante deve ligar o voltímetro em série com os resistores para esta montagem fazer sentido.
- BO estudante pode ligar o circuito sem preocupações em danificar algum componente ou instrumento, mesmo em tempos longos. Certamente, o estudante irá observar uma tensão estável de 8,0V no display do voltímetro.
- CO estudante não pode ligar o circuito e o mesmo deve ser redimensionado, pois os resistores R1 e R2 poderão queimar.
- DO estudante não pode ligar o circuito e o mesmo deve ser redimensionado, pois o resistor R2 pode queimar.
