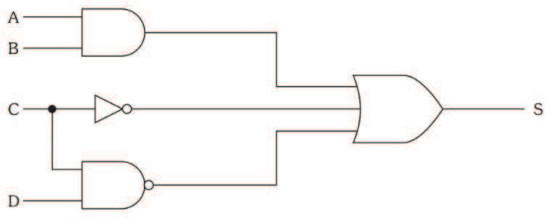

O circuito digital da figura a seguir possui quatro entradas lógicas: A, B, C e D e uma saída lógica S.
Fonte: CAPUANO, Francisco Gabriel; IDOETA, Ivan Valeije. Elementos de eletrônica digital. 42. ed. São Paulo: Erica, 2019.Qual é a expressão característica deste circuito?
Fonte: CAPUANO, Francisco Gabriel; IDOETA, Ivan Valeije. Elementos de eletrônica digital. 42. ed. São Paulo: Erica, 2019.Qual é a expressão característica deste circuito?- AA.B + C + (C.D).
- BA.B + C + (C.D).
- C(A + B).C.(C + D).
- D(A + B).C.(C + D).
