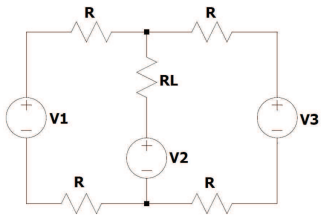

O circuito abaixo tem três fontes de tensão, uma de V1 = 3V e duas de V2 = V3 = 6V e cinco resistores sendo um de RL = 4 kΩ e ou demais de R = 2 kΩ.
HALLIDAY, David; RESNICK, Robert; KRANE, Kenneth S. Física, v.3. 5. ed. Rio de Janeiro: LTC, 2002.Após o cálculo, quais são os valores corretos da tensão e corrente elétrica sobre o resistor RL?
HALLIDAY, David; RESNICK, Robert; KRANE, Kenneth S. Física, v.3. 5. ed. Rio de Janeiro: LTC, 2002.Após o cálculo, quais são os valores corretos da tensão e corrente elétrica sobre o resistor RL?- A0,50 mA e 2,0 V.
- B1,25 mA e 6,0 V.
- C0,25 mA e 1,0 V.
- D2,25 mA e 9,0 V.
