Questão de Eletroeletrônica — Análise de Circuitos Elétricos — UNIFAL-MG 2024
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- qg370615
- Banca
- UNIFAL-MG
- Órgão
- UNIFAL-MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Área: Eletrônica, Eletroeletrônica, Mecatrônica, Instrumentação Industrial ou Automação Industrial

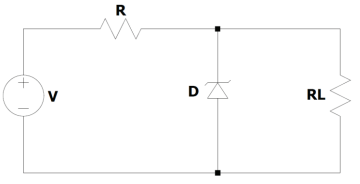

O circuito da figura a seguir tem uma fonte de tensão contínua de V = 16V, um resistor de R = 1kΩ, um diodo zener D com potencial zener Vz = 10V e um resistor de carga de RL = 3kΩ.
Fonte: Boylestad, R. L., Nashelsky, L., Dispositivos eletrônicos e teoria de circuitos. 8ª edição. São Paulo. Prentice Hall, 2004Após o cálculo, quais são os valores corretos da corrente elétrica sobre RL, da corrente elétrica sobre R e da potência elétrica sobre o diodo zener, respectivamente?
Fonte: Boylestad, R. L., Nashelsky, L., Dispositivos eletrônicos e teoria de circuitos. 8ª edição. São Paulo. Prentice Hall, 2004Após o cálculo, quais são os valores corretos da corrente elétrica sobre RL, da corrente elétrica sobre R e da potência elétrica sobre o diodo zener, respectivamente?- A3,33 mA, 6 mA e 26,7 mW.
- B7,27 mA, 7,27mA e 0 mW.
- C5,33 mA, 16 mA e 16 mW.
- D0 mA, 16 mA e 160 mW.
