Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — UNIFAL-MG 2024
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qg370620
- Banca
- UNIFAL-MG
- Órgão
- UNIFAL-MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Área: Eletrônica, Eletroeletrônica, Mecatrônica, Instrumentação Industrial ou Automação Industrial

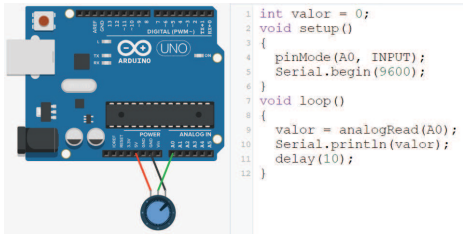

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. Este modelo é equipado com um conversor AD (analógico-digital) de 10 bits com tensão de referência Vcc = 5V. O terminal A0 está conectado ao terminal central de um potenciômetro B10k. O terminal da esquerda está conectado ao terminal de 5V e o terminal da direita está conectado ao terminal GND da placa. O código apresentado na figura foi carregado no microcontrolador da placa e os dados produzidos foram observados pelo monitor Serial em um computador.
Fonte: https://www.tinkercad.comNUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.Após analisar esse sistema composto por essa montagem e programação, assinale a afirmação INCORRETA:
Fonte: https://www.tinkercad.comNUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.Após analisar esse sistema composto por essa montagem e programação, assinale a afirmação INCORRETA:- AA leitura de 511 ocorre quando uma tensão de aproximadamente 2,5V é aplicada no terminal A0.
- BA leitura de 200 ocorre quando uma tensão de aproximadamente 4,0V é aplicada no terminal A0.
- CO potenciômetro B10k é do tipo linear e rotativo com resistência nominal de 10kΩ.
- DO comando analogRead (A0) tem a função de ler um sinal analógico na porta A0, converter para um valor digital e armazenar este valor em uma variável.
