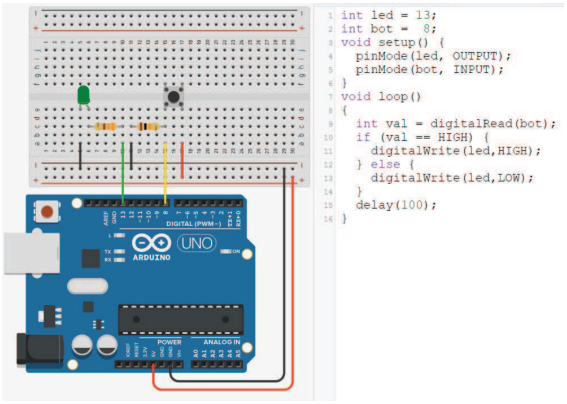

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. O terminal digital 13 desta placa está conectada a um resistor de R1 = 330Ω em série com o terminal anódico do LED. O terminal catódico do LED está conectado ao terminal GND (terra). O terminal 8 está conectado a um dos terminais de um botão normalmente aberto e a um resistor de R2 = 10kΩ conectado ao terminal GND (terra). O outro terminal do botão está conectado a uma trilha com alimentação de 5V da placa Arduino. O código apresentado na figura foi carregado no microcontrolador da placa.
Fonte: https://www.tinkercad.comNUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.Após analisar esse sistema composto por essa montagem e programação, assinale a afirmação INCORRETA:
Fonte: https://www.tinkercad.comNUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.Após analisar esse sistema composto por essa montagem e programação, assinale a afirmação INCORRETA:- AO sistema acende o LED quando o botão for pressionado e apaga o LED quando o botão estiver solto.
- BO resistor R1 tem o papel de limitar a corrente que passa pelo LED, evitando assim sobrecarga que pode danificar o dispositivo.
- CO resistor R2 está em uma configuração do tipo pull-down.
- DO resistor R2 tem a função de evitar danos ao terminal 8 em situação de sobrecarga.
