Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — UNIFIMES 2024

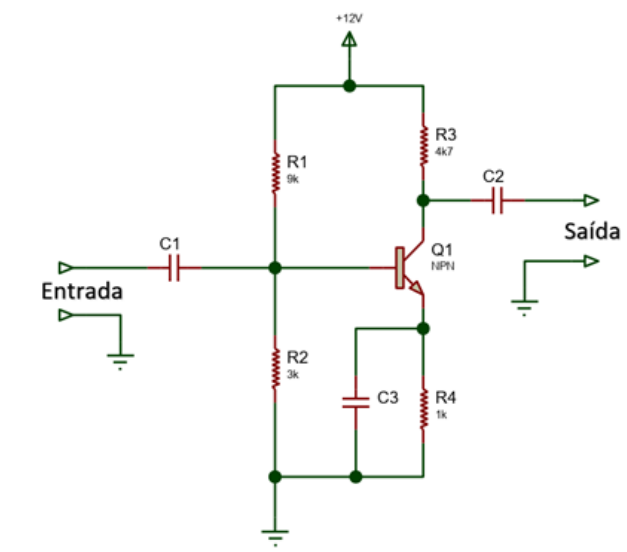

No circuito abaixo, todos os capacitores apresentam reatância capacitiva desprezível para o sinal alternado a ser amplificado e isolam sinais contínuos. Todos os resistores estão em Ω. O sinal de entrada e o de saída são alternados.Sobre o circuito, analise as afirmativas e marque V para verdadeiro e F para falso.( ) O circuito é um estágio amplificador trabalhando na configuração coletor-comum.( ) O circuito é um estágio amplificador trabalhando na configuração emissor-comum.( ) As tensões quiescentes VE e VE são respectivamente aproximadamente iguais a 3V e 2,3V em relação ao terra.( ) O sinal de saída estará 180º defasado em relação ao sinal de entrada.A sequência correta de marcações de cima para baixo é:

1. AV – V – V – F
2. BF – F – V – V
3. CF – V – V – V
4. DV – V – F – F
5. EV – F – F – V
