Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Unoesc 2024

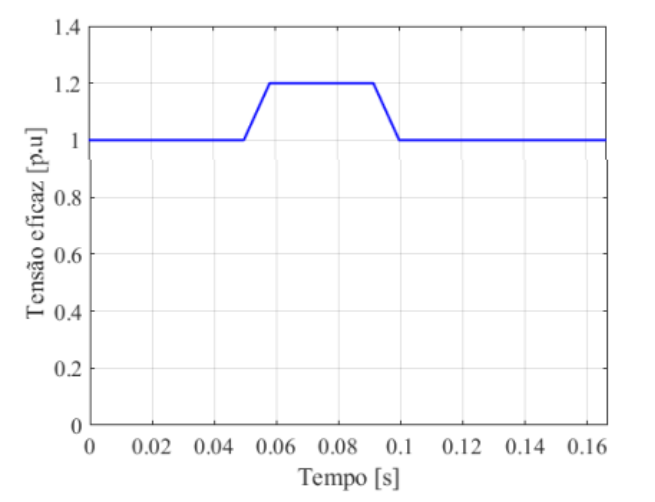

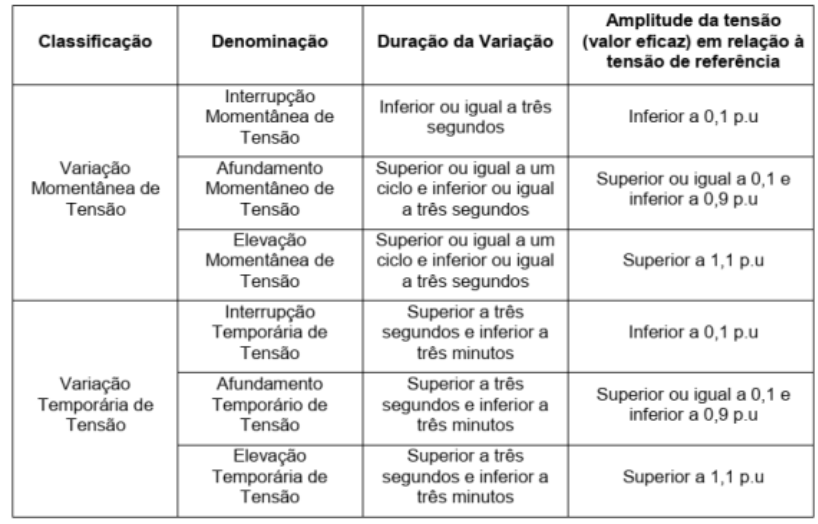

A qualidade da energia elétrica é de suma importância para que equipamentos e dispositivos operem de maneira correta. Assuntos como harmônicos, variação de curta duração e flutuação de tensão (flicker) são pertinentes à qualidade da energia elétrica. Na Figura 1 são apresentadas classificações, denominações, durações e relações de amplitude de tensão, dadas em p.u (por unidade), das Variações de Tensão de Curta Duração (VTCD).Na Figura 2 é mostrado um gráfico com valores eficazes da tensão devido a um distúrbio em um barramento de alimentação ao longo do tempo. Sabe-se nos primeiros instantes a tensão eficaz está em regime, operando com valor de 1 p.u (por unidade), em seguida ocorre um distúrbio e posteriormente a tensão retorna à condição de regime. O distúrbio está incluso no grupo de Variações de Tensão de Curta Duração (VTCD). Ainda, o barramento de alimentação possui frequência nominal de 60 Hz.Baseado no exposto, a Variação de Tensão de Curta Duração apresentada possui classificação e denominação, respectivamente, de

1. AVariação Momentânea de Tensão e Afundamento Momentâneo de Tensão.
2. BVariação Momentânea de Tensão e Elevação Momentânea de Tensão.
3. CVariação Temporária de Tensão e Elevação Momentânea de Tensão.
4. DVariação Temporária de Tensão e Afundamento Momentâneo de Tensão.
