Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Unoesc 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg388983
- Banca
- Unoesc
- Órgão
- Prefeitura de Joaçaba - SC
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

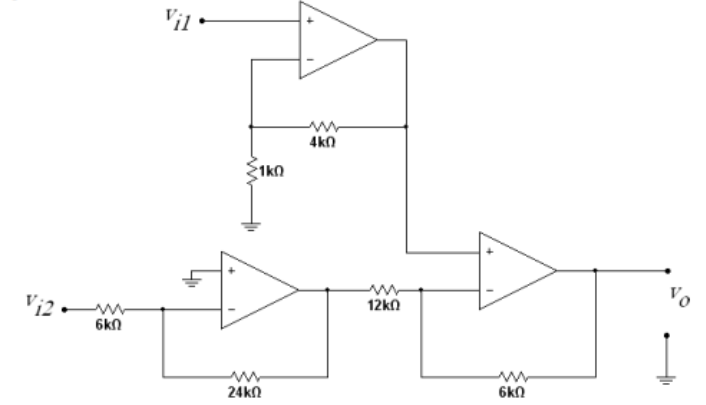

Os amplificadores operacionais (Amp-op) podem ser empregados, como exemplos, no aumento de um sinal, bem como, na soma ou na subtração entre sinais. Seja o circuito, mostrado na Figura a seguir, o qual possui três amplificadores operacionais. Os sinais de entrada no circuito são vi₁ e vi₂ e o sinal de saída é representado por vo.
Acerca do circuito apresentado, avalie as afirmativas a seguir.I. Caso os valores das tensões vi₁ e vi₂ forem, respectivamente, de -1,5 e +1,5 volts, o valor do sinal de saída vo será de -9,5 volts.II. Caso os valores das tensões vi₁ e vi₂ forem, respectivamente, de +0,5 e +1 volts, o valor do sinal de saída vo será de +4,15 volts.III. Caso os valores das tensões vi₁ e vi₂ forem, respectivamente, de +1 e +1 volts, o valor do sinal de saída vo será de +9,5 volts.É correto apenas o que se afirma em
Acerca do circuito apresentado, avalie as afirmativas a seguir.I. Caso os valores das tensões vi₁ e vi₂ forem, respectivamente, de -1,5 e +1,5 volts, o valor do sinal de saída vo será de -9,5 volts.II. Caso os valores das tensões vi₁ e vi₂ forem, respectivamente, de +0,5 e +1 volts, o valor do sinal de saída vo será de +4,15 volts.III. Caso os valores das tensões vi₁ e vi₂ forem, respectivamente, de +1 e +1 volts, o valor do sinal de saída vo será de +9,5 volts.É correto apenas o que se afirma em- AI.
- BII.
- CIII.
- DII e III.
