Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Unoesc 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg388986
- Banca
- Unoesc
- Órgão
- Prefeitura de Joaçaba - SC
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

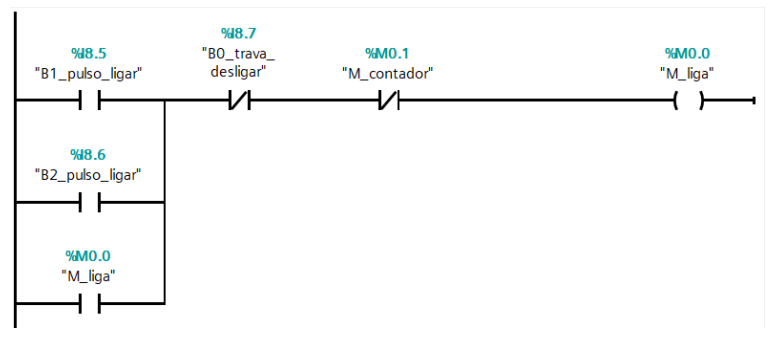

Os controladores lógicos programáveis (CLPs) podem ser programados por meio da linguagem LADDER. Na programação em LADDER podem ser feitas lógicas do tipo E e OU, bem como, a lógica de retenção, a qual é aplicada geralmente em acionamentos de motores.Na Figura a seguir é apresentado parte de um programa em linguagem LADDER.
Acerca do funcionamento e da lógica do referido programa que está apresentado na Figura, avalie as afirmativas.I. A lógica do tipo OU ocorre entre as entradas digitais que possuem os endereços I8.5 e I8.7.II. A lógica do tipo E é empregada no programa por meio das entradas digitais que possuem os endereços I8.5 e I8.6.III. A lógica de retenção é empregada no programa.É correto apenas o que se afirma em
Acerca do funcionamento e da lógica do referido programa que está apresentado na Figura, avalie as afirmativas.I. A lógica do tipo OU ocorre entre as entradas digitais que possuem os endereços I8.5 e I8.7.II. A lógica do tipo E é empregada no programa por meio das entradas digitais que possuem os endereços I8.5 e I8.6.III. A lógica de retenção é empregada no programa.É correto apenas o que se afirma em- AI.
- BII.
- CIII.
- DI e II.
