Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — Unoesc 2024

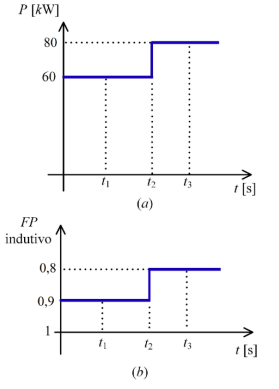

Em uma instalação elétrica foram feitas medições de potência ativa, P, e de fator de potência, FP, por meio de um analisador de energia. Os gráficos com valores da potência ativa e do fator de potência medidos ao longo do tempo no circuito da instalação elétrica em questão estão apresentados na Figura a seguir.Baseado no exposto, o valor da potência reativa, Q, no instante de tempo t₃ é de aproximadamente

1. A60 kvar.
2. B70 kvar.
3. C80 kvar.
4. D100 kvar.
