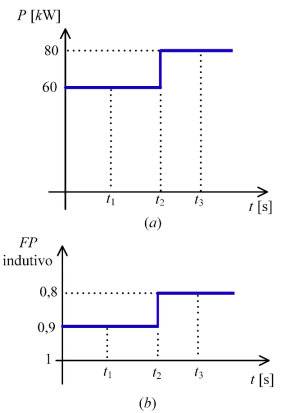

Em uma instalação elétrica foram feitas medições de potência ativa, P, e de fator de potência, FP, por meio de um analisador de energia. Os gráficos com valores da potência ativa e do fator de potência medidos ao longo do tempo no circuito da instalação elétrica em questão estão apresentados na Figura a seguir.
O valor da potência aparente, S, no instante de tempo t₁ é de aproximadamente
O valor da potência aparente, S, no instante de tempo t₁ é de aproximadamente- A32,4 kVA.
- B52,7 kVA.
- C66,6 kVA.
- D80,5 kVA.
