Questão de Arquitetura — Expressão e representação — Unoesc 2024
ArquiteturaExpressão e representação
- Código
- qg389432
- Banca
- Unoesc
- Órgão
- Prefeitura de Joaçaba - SC
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico em Desenho

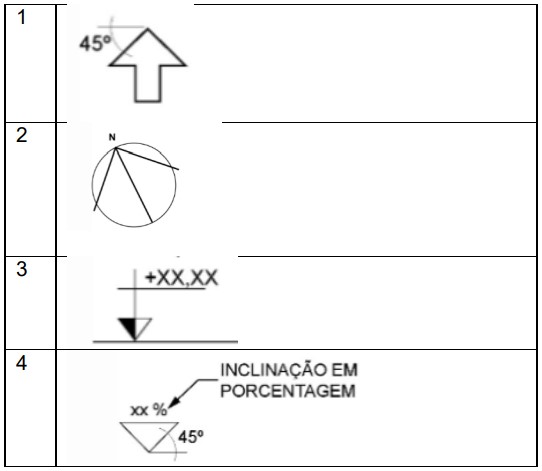

A NBR 6492 – Documentação Técnica para projetos arquitetônicos e urbanísticos – Requisitos, estabelece recomendações quanto a representações e simbologias. Dentre elas, as apresentadas a seguir.
Assinale a alternativa em que se apresenta a definição de cada número representado na Figura.
Assinale a alternativa em que se apresenta a definição de cada número representado na Figura.- A1 – Indicação de telhado; 2 – Orientação do norte verdadeiro; 3 – Cota de nível em planta; 4 – Inclinação de telhado.
- B1 – Indicação de acesso; 2 – Orientação do norte verdadeiro; 3 – Cota de nível em corte; 4 – Inclinação de telhado.
- C1 – Indicação de acesso; 2 – Inclinação de telhado; 3 – Cota de nível em corte; 4 – Orientação do norte.
- D1 – Indicação de acesso; 2 – Inclinação de telhado; 3 – Cota de nível em planta; 4 – Orientação do norte.
