Questão de Engenharia Civil — Estruturas Metálicas — AMEOSC 2025

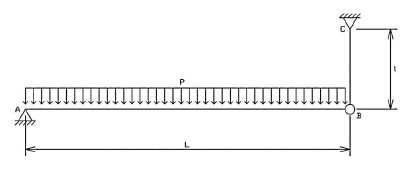

Considere a viga AB abaixo com 8 metros de comprimento, 200 GPa de módulo de elasticidade e inércia de 8000000 cm4. A viga é sustentada por um apoio de segundo gênero em A e um cabo de aço representado pelo trecho BC. O cabo de aço possui 45 mm² de secção transversal, 3 metros de comprimento e 200 GPa de módulo de elasticidade. Após a aplicação de uma carga distribuída de 30 kN/m sobre a viga AB o deslocamento vertical no meio do vão da viga AB será de:

1. A25 mm.
2. B30 mm.
3. C15 mm.
4. D20 mm.
