Questão de Engenharia Mecânica — Sistemas Mecânicos — CEFET-MG 2025
Engenharia MecânicaSistemas Mecânicos
- Código
- qg426913
- Banca
- CEFET-MG
- Órgão
- CEFET-MG
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro/Área - Mecânico

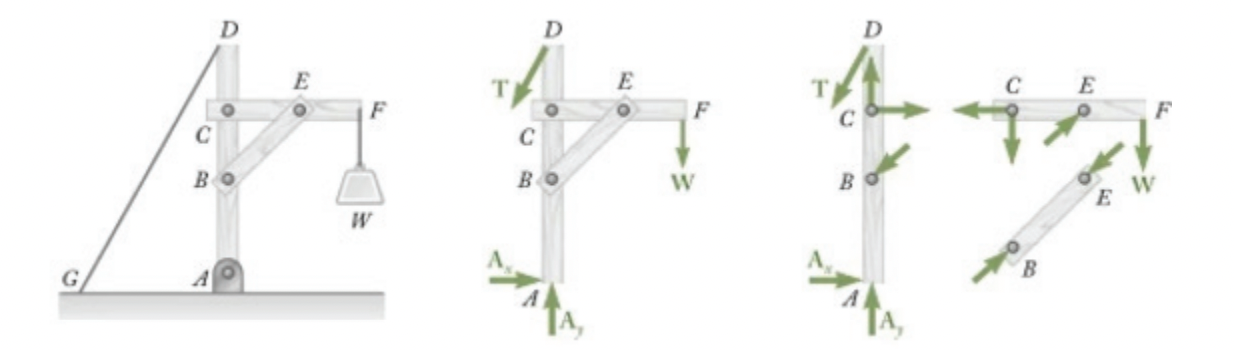

A figura ilustra um guindaste com três vigas, AD, CF e BE, ligadas por pinos sem atrito.
BEER, Ferdinand Pierre et. al. Mecânica Vetorial para Engenheiros, 2019.Considerando essa figura, analise as afirmativas a seguir:I - As componentes da força DB exercida sobre o ponto C se anulam pela 3ª Lei de Newton.II - A força exercida por BE sobre o ponto E de CF é igual e oposta à força exercida por CF sobre BE.III - As componentes da força exercida por CF sobre o ponto C de AD são iguais e opostas às componentes da força exercida por AD sobre CF.IV - A força exercida pela barra BE sobre o ponto B da barra AD é igual e oposta à força exercida no mesmo ponto da barra BE pela barra AD.Estão corretas apenas as afirmativas:
BEER, Ferdinand Pierre et. al. Mecânica Vetorial para Engenheiros, 2019.Considerando essa figura, analise as afirmativas a seguir:I - As componentes da força DB exercida sobre o ponto C se anulam pela 3ª Lei de Newton.II - A força exercida por BE sobre o ponto E de CF é igual e oposta à força exercida por CF sobre BE.III - As componentes da força exercida por CF sobre o ponto C de AD são iguais e opostas às componentes da força exercida por AD sobre CF.IV - A força exercida pela barra BE sobre o ponto B da barra AD é igual e oposta à força exercida no mesmo ponto da barra BE pela barra AD.Estão corretas apenas as afirmativas:- AI e II.
- BI e III.
- CII e IV.
- DI, II e III.
- EII, III e IV.
