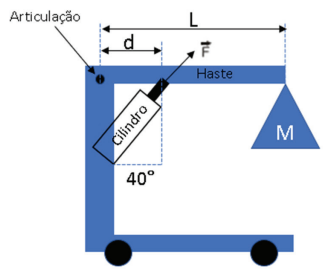

Analise o guincho girafa representado na figura.
O braço é movido por um pistão e gira em torno do ponto de articulação para levantar uma massa M. Na figura, o braço encontra-se na posição horizontal, sendo L = 2,0 m e d = 0,4 m. Despreze o peso do braço. O módulo da força F em Newton exercida pelo pistão para equilibrar uma massa M = 200 kg vale, aproximadamente,Dados:cos 40° = 0,76sen 40° = 0,64g=10m/s²
O braço é movido por um pistão e gira em torno do ponto de articulação para levantar uma massa M. Na figura, o braço encontra-se na posição horizontal, sendo L = 2,0 m e d = 0,4 m. Despreze o peso do braço. O módulo da força F em Newton exercida pelo pistão para equilibrar uma massa M = 200 kg vale, aproximadamente,Dados:cos 40° = 0,76sen 40° = 0,64g=10m/s²- A11.223
- B13.157
- C15.382
- D17.452
- E19.200
