Questão de Eletrônica — Análise de Circuitos — CEFET-MG 2025

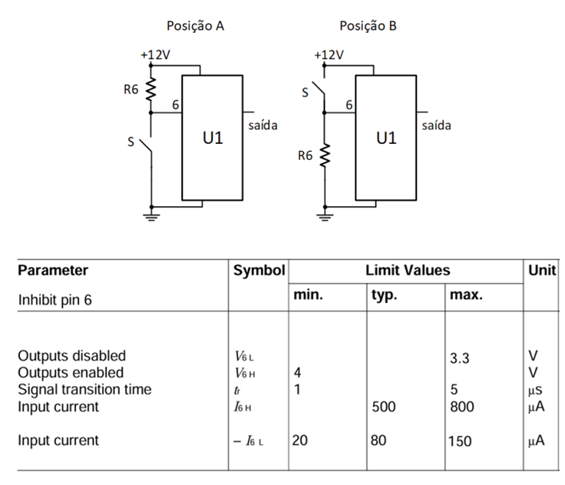

O circuito integrado U1 é um gerador de pulsos sincronizados com a rede. O pino 6 de U1 tem a função de receber o comando de inibição (inhibit) dos pulsos. A saída deve ser desabilitada (disabled) quando a chave manual S, do tipo NA, for acionada. Do contrário, a saída deve estar habilitada (enabled). Considere-se o CI U1 alimentado com Vcc=+12V, bem como os parâmetros elétricos do seu datasheet apresentados abaixo.A posição correta da chave S e um valor adequado para o resistor R6 são:

1. APosição A, R6 = 16kohms
2. BPosição A, R6 = 6,8kohms
3. CPosição A, R6 = 22kohms
4. DPosição B, R6 = 16kohms
5. EPosição B, R6 = 6,8kohms
