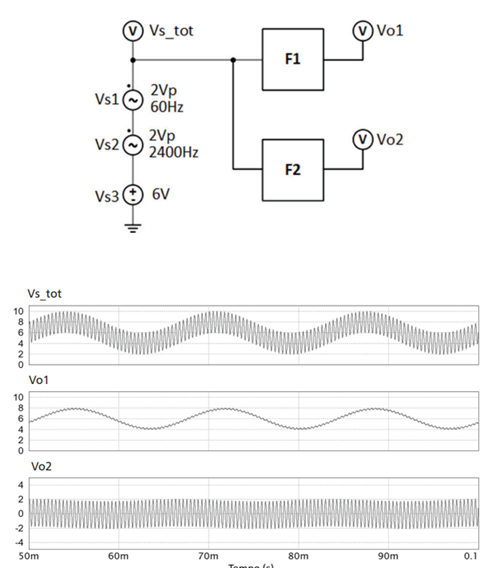

No circuito representado a seguir, duas fontes de tensão senoidais Vs1 e Vs2 e uma fonte c.c. Vs3 foram associadas. A tensão total Vs_tot foi aplicada a dois filtros passivos de primeira ordem, F1 e F2, e os resultados obtidos em regime permanente nas saídas Vo1 e Vo2 dos filtros estão indicados no gráfico abaixo.
Os filtros F1 e F2 são, respectivamente, do tipo:
Os filtros F1 e F2 são, respectivamente, do tipo:- Apassa baixas e passa altas.
- Bpassa baixas e rejeita faixa.
- Cpassa altas e passa baixas.
- Drejeita faixa e passa altas.
- Epassa faixa e passa baixas.
